7 New Pump & Filter Skid Units for a Resin Coatings System
The Company
The 3M Company is an American multi-national conglomerate corporation operating in the fields of industry, worker safety, US health care, and consumer goods. 3M have a well-established reputation of imaginative product development across a broad range of technologies.
Project Brief
- To design, supply, install and commission 7 new pump and filter skid units to integrate into an existing resin coatings system.
![Sizer Filter](https://www.aiprocess.com/wp-content/uploads/2021/03/3m-primary.jpg)
Scope of Works
- Front End Engineering Design (FEED) Study, including:
- Detailed site survey
- P&ID’s
- 3D plant layout and equipment design
- Equipment specifications and schedules
- Cost and programme proposal

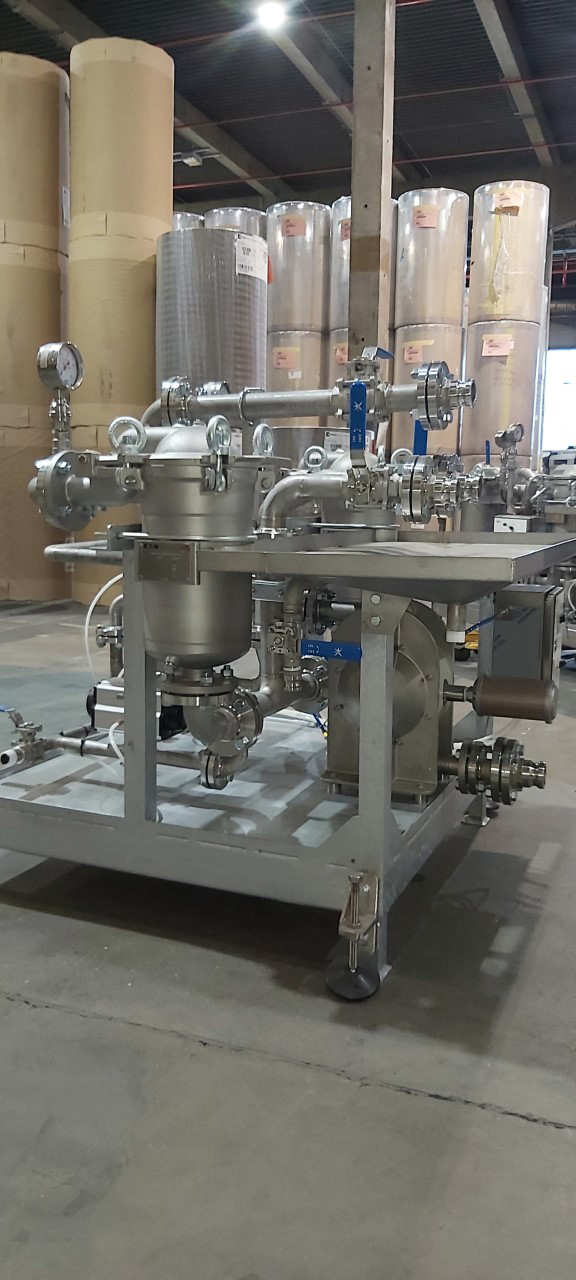

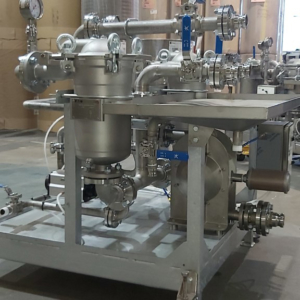

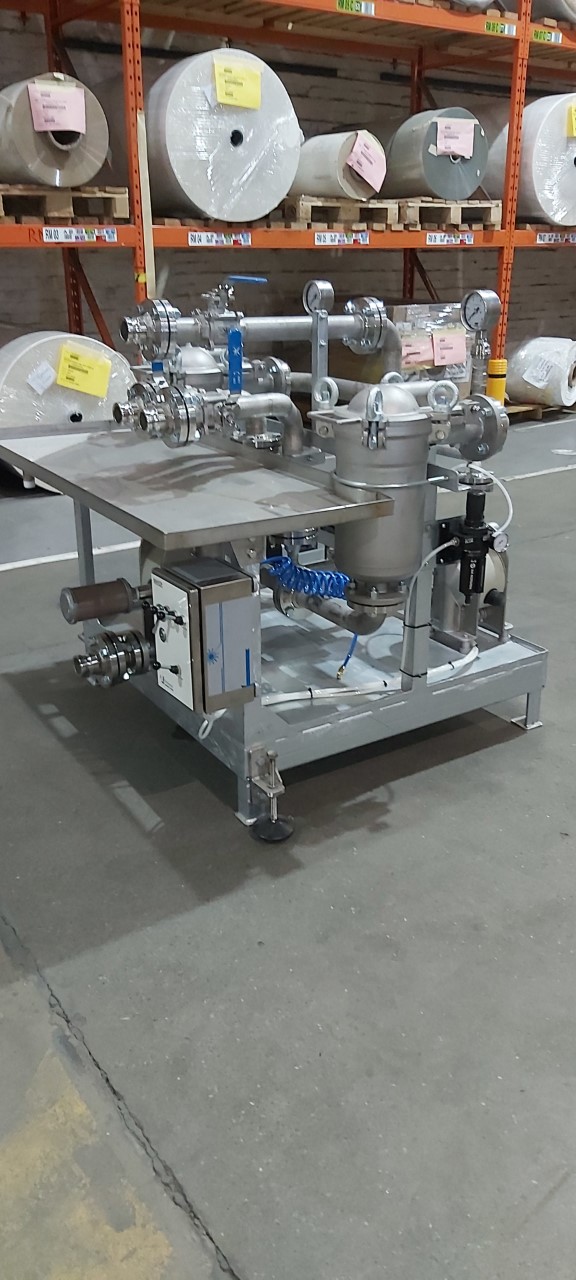

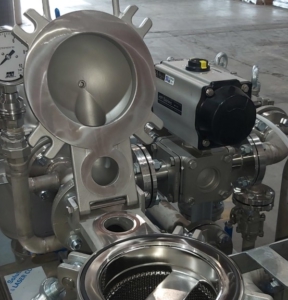

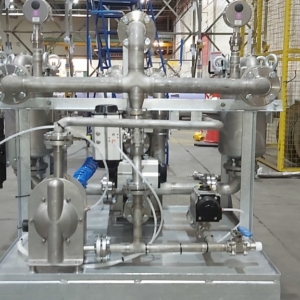

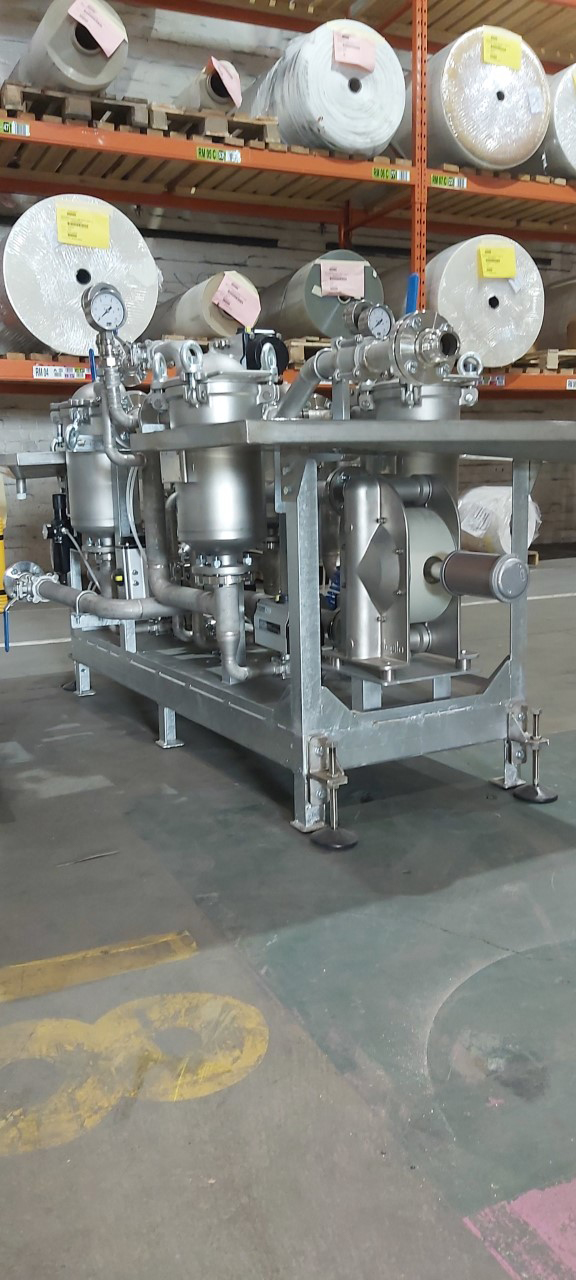

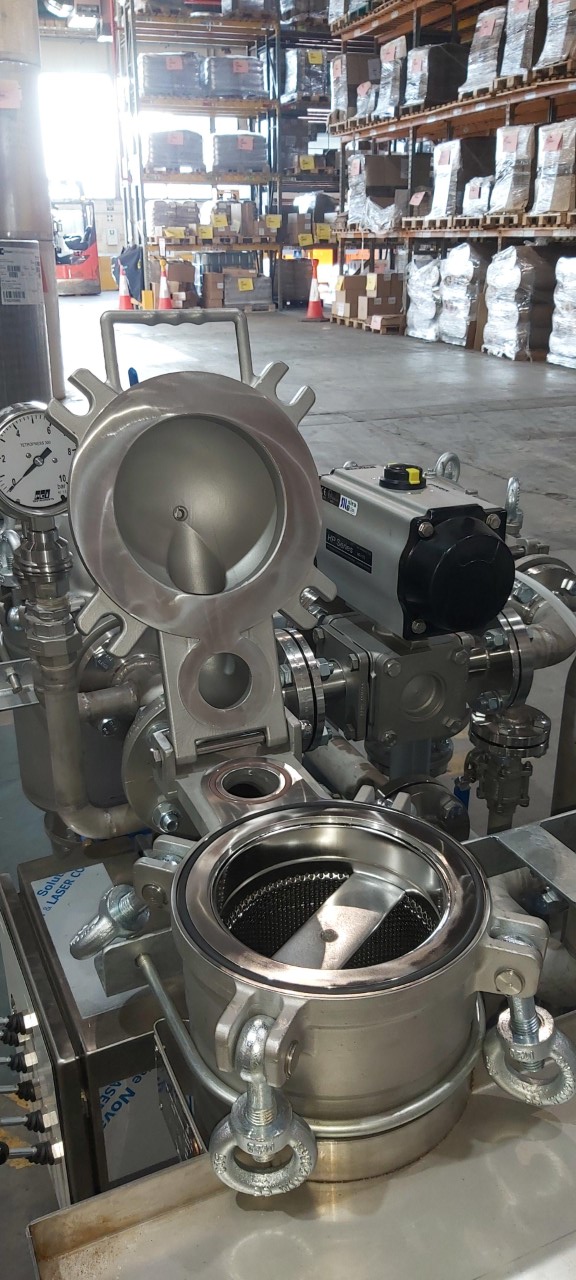

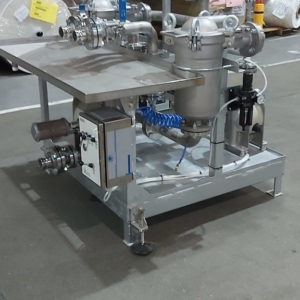

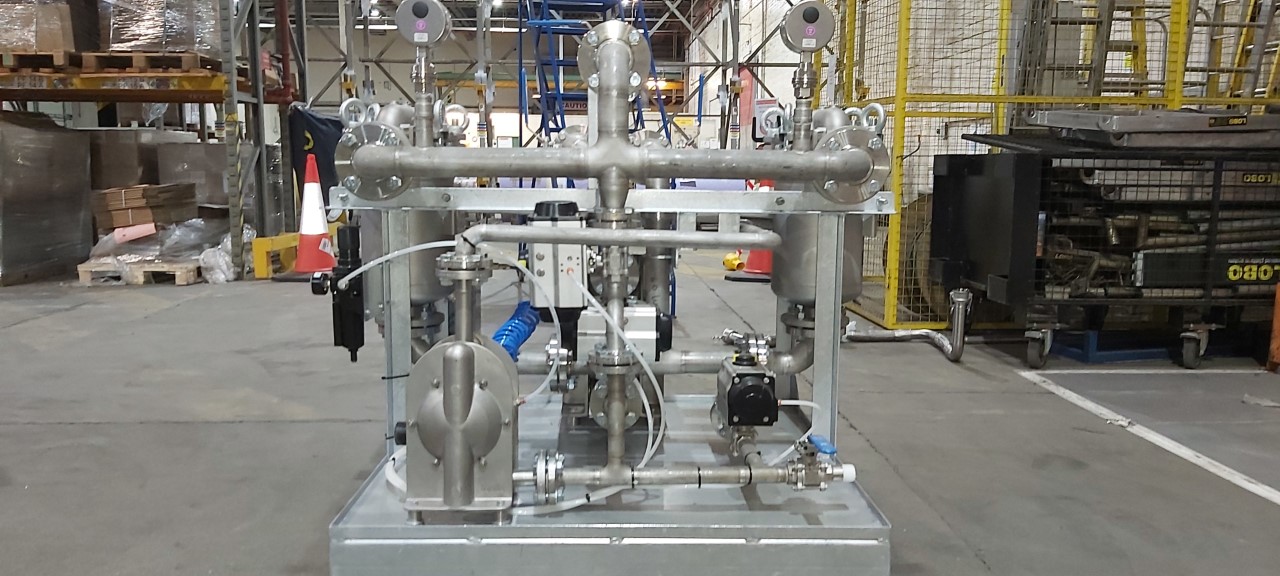

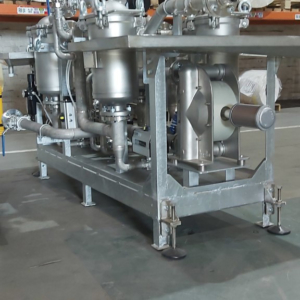

- Mechanical fabrication of 7 new pump and filter skid units
- Design, build, programme and commission 3 control panels to facilitate pump recirculation of the skid units, including PLC and HMI’s to automate existing coatings system
- Disconnect and remove redundant process equipment
- Design, fabricate and install process infrastructure – including pipework, civils and electrics
- Undertake HAZOP study
- Subcontractor supervision
- Project spend and programme control
Design Challenge
- Reduce time and cost of onsite contractors
- Minimise disruption to a continuously operating manufacturing site – which meant that the skid units were manufactured, assembled and tested offsite
Design vs Actual — Move the slider

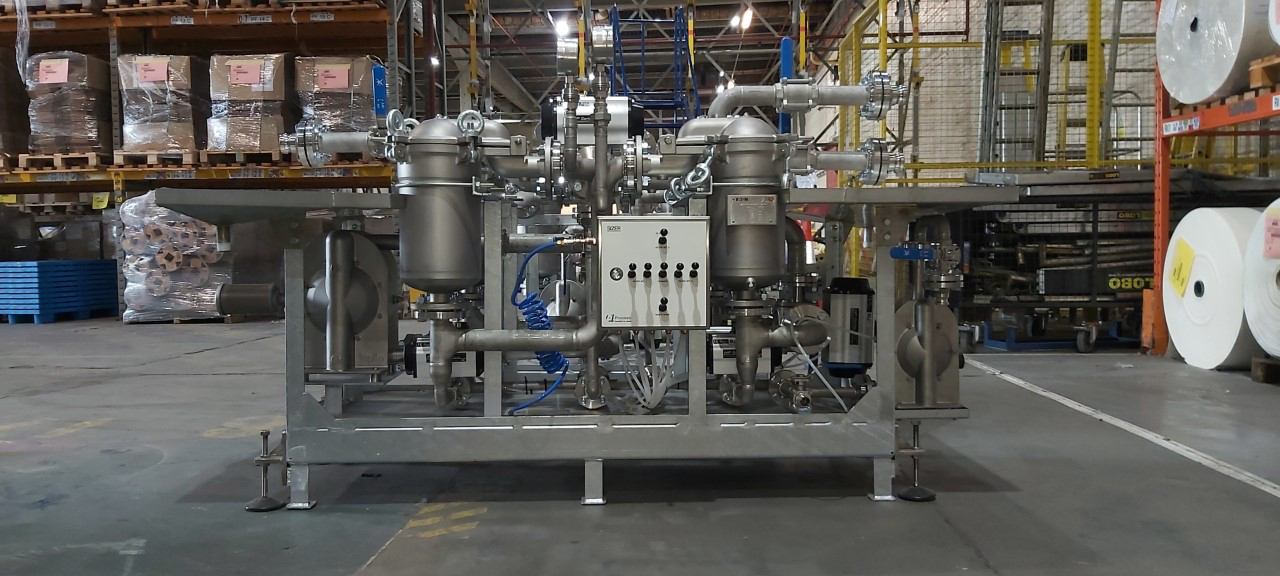

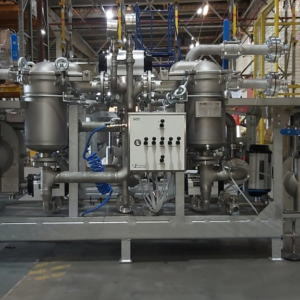

![Size Filter Overall Design Size Filter Overall Design](https://www.aiprocess.com/wp-content/uploads/2021/04/sizer-filter-overall-design.jpg)
![Sizer Filter Overall Actual Sizer Filter Overall Actual](https://www.aiprocess.com/wp-content/uploads/2021/04/sizer-filter-overall-actual-1.jpg)

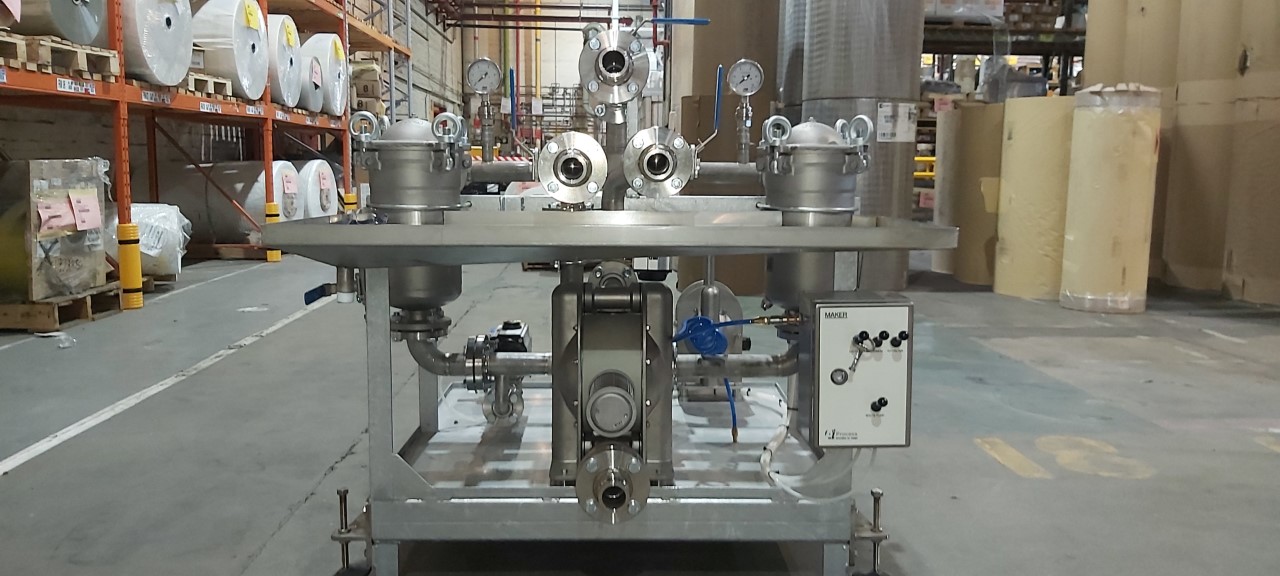

![Maker Filter Angle 4 Design Maker Filter Angle 4 Design](https://www.aiprocess.com/wp-content/uploads/2021/04/maker-filter-angle-4-design.jpg)
![Maker Filter Angle 4 Actual Maker Filter Angle 4 Actual](https://www.aiprocess.com/wp-content/uploads/2021/04/maker-filter-angle-4-actual.jpg)

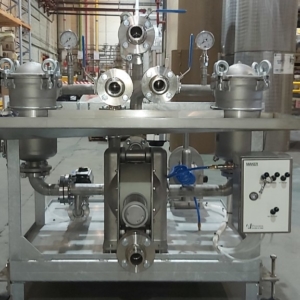

![Maker Filter Angle 3 Design Maker Filter Angle 3 Design](https://www.aiprocess.com/wp-content/uploads/2021/04/maker-filter-angle-3-design.jpg)
